Hotte aspirante performante : comment calculer le débit exact pour ne pas enfumer la salle ?

L’image est un classique redouté : une salle de restaurant qui se remplit doucement de fumées, des odeurs de cuisson qui s’échappent de la cuisine et une chaleur qui devient rapidement intolérable pour la brigade. La cause première de ce scénario catastrophe n’est souvent pas un équipement défaillant, mais une erreur fondamentale de conception : un mauvais calcul du débit de la hotte aspirante. Face à ce problème, l’instinct pousse souvent à appliquer des formules simplistes, comme le calcul du volume de la pièce multiplié par un taux de renouvellement d’air. Cette approche, bien que répandue, est une approximation grossière qui ignore la physique complexe en jeu.

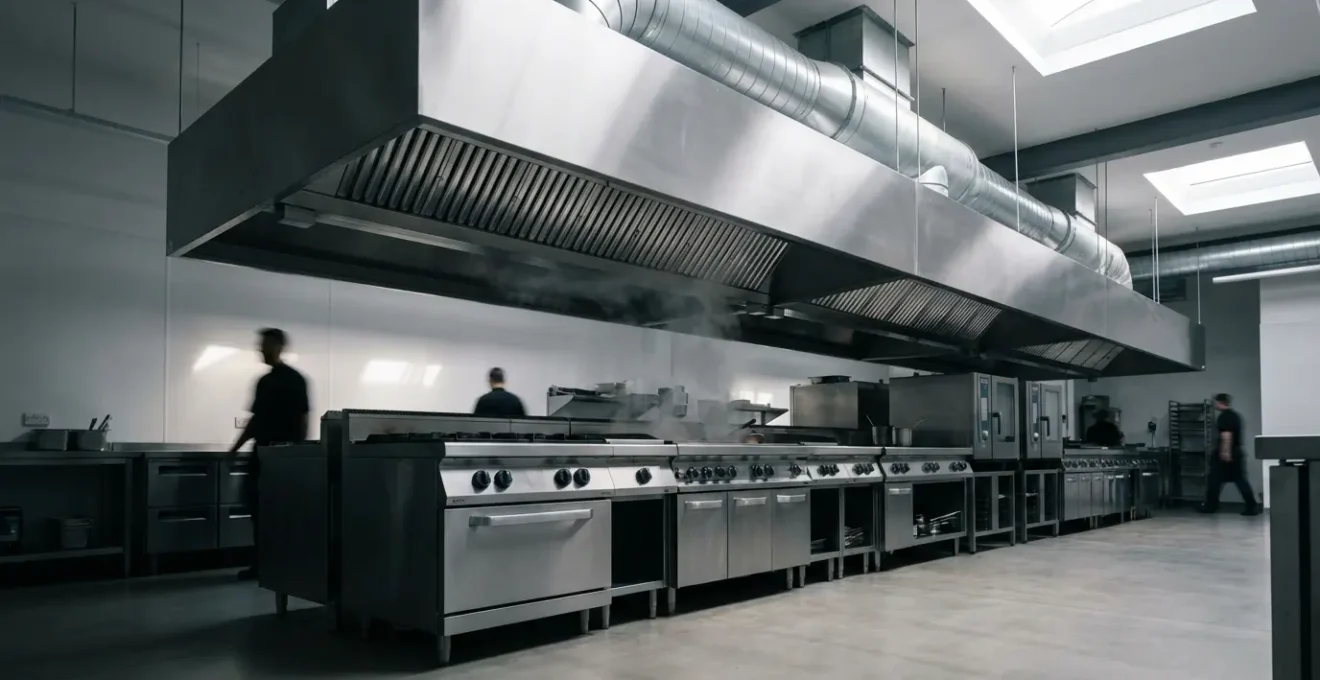

Le dimensionnement d’un système d’extraction professionnel n’a que peu à voir avec le volume total de la cuisine. Le véritable combat se déroule dans un espace de quelques mètres cubes, juste au-dessus des pianos de cuisson. C’est une bataille invisible contre la thermodynamique et la dynamique des fluides. Mais si la clé n’était pas le volume d’air à renouveler, mais la vitesse à laquelle on le capture ? Si la véritable cause de l’inefficacité n’était pas le manque de puissance brute, mais une série de paramètres physiques négligés qui dégradent la performance de manière exponentielle ?

Cet article propose de délaisser les approximations pour adopter une approche d’ingénieur. Nous allons décomposer la physique du phénomène, quantifier l’impact de chaque paramètre – de la hauteur de pose à la compensation en air neuf – et fournir les outils mathématiques et conceptuels pour dimensionner un système qui fonctionne. Non pas en théorie, mais dans les conditions réelles et exigeantes d’une cuisine professionnelle en plein service. L’objectif n’est pas seulement d’éviter la fumée, mais de garantir un environnement de travail sain, sécurisé et conforme aux réglementations les plus strictes.

Pour aborder ce sujet technique avec méthode, nous allons suivre une progression logique. Cet article décompose chaque aspect physique et réglementaire du dimensionnement et de la maintenance d’une hotte professionnelle, vous guidant pas à pas vers une installation optimale et durable.

Pourquoi une hotte sous-dimensionnée de 10% perd-elle 50% de son efficacité ?

La relation entre le débit d’une hotte et son efficacité n’est pas linéaire mais exponentielle. Une légère sous-estimation du débit requis n’entraîne pas une perte proportionnelle mais un effondrement de la performance. La raison est un phénomène physique central : le panache thermique. Chaque appareil de cuisson génère un courant ascendant d’air chaud, de vapeur, de graisses et de polluants. L’objectif de la hotte n’est pas d’aspirer l’air de toute la cuisine, mais de créer une barrière de vitesse d’air à sa périphérie, suffisante pour capturer 100% de ce panache et l’empêcher de se disperser.

Cette vitesse critique, appelée vitesse de capture, est le paramètre fondamental. Pour garantir un entraînement efficace des polluants, cette vitesse doit être au minimum de 0,25 m/s sur le périmètre de la hotte. Si le débit est insuffisant pour maintenir cette vitesse sur toute la surface de captation, des « fuites » apparaissent. Le panache thermique, plus rapide et plus large que la zone de capture efficace, s’échappe sur les côtés. Un sous-dimensionnement de 10% peut facilement réduire la surface de capture efficace de 50%, laissant la majorité des fumées se répandre dans la cuisine.

L’équation de calcul du débit intègre d’ailleurs des facteurs qui démontrent cette non-linéarité. La distance entre le haut du piano et le bas de la hotte, notée ‘z’, est élevée à la puissance 5/3 dans les formules de calcul professionnelles. Cela signifie que l’impact de la hauteur n’est pas direct mais amplifié de manière exponentielle, une petite augmentation de la distance nécessitant une augmentation massive du débit pour conserver la même vitesse de capture.

Comment apporter de l’air neuf pour éviter de mettre la cuisine en dépression (effet ventouse) ?

Une extraction puissante ne sert à rien si la cuisine se transforme en un caisson sous vide. Extraire 5000 m³/h d’air sans en introduire une quantité équivalente crée un phénomène de dépression. Cet « effet ventouse » a des conséquences multiples et délétères : les portes deviennent difficiles à ouvrir, des courants d’air froids et non filtrés s’infiltrent par le moindre interstice, et surtout, l’efficacité de la hotte s’effondre. Le moteur d’extraction force, son débit réel chute, et le panache thermique n’est plus capté correctement.

La règle physique est simple : on ne peut pas extraire plus d’air qu’il n’en rentre. La solution est de mettre en place un système de compensation en air neuf. L’objectif n’est pas d’atteindre un équilibre parfait (0 Pa de différentiel de pression), mais de maintenir une très légère dépression contrôlée pour confiner les odeurs à l’intérieur de la cuisine. Pour ce faire, il est recommandé de compenser entre 80% et 90% du débit d’air extrait. Pour un débit d’extraction de 5000 m³/h, il faudra donc introduire entre 4000 et 4500 m³/h d’air neuf et traité.

Cet apport d’air ne doit pas être fait n’importe comment. Souffler de l’air froid à haute vitesse directement sur la brigade est la garantie d’un inconfort majeur et de plaintes. La conception du système de compensation est aussi critique que celle de l’extraction.

Hotte à induction : est-ce la solution pour rafraîchir le poste de cuisson ?

Le terme « hotte à induction » est souvent source de confusion. Il ne s’agit pas d’une hotte pour plaques à induction, mais d’une technologie d’extraction avancée utilisant un principe de jet d’air induit. Le but est d’améliorer l’efficacité de la capture tout en réduisant le débit total d’air extrait, et donc les coûts énergétiques. Le principe consiste à injecter une petite quantité d’air (5 à 20% du débit extrait) à haute vitesse (environ 8 m/s) via des buses situées sur le pourtour de la hotte.

Ce jet d’air périphérique crée deux phénomènes physiques bénéfiques. Premièrement, par effet d’entraînement (ou effet Venturi), il aspire l’air ambiant situé sous la hotte, créant une sorte de « rideau d’air » immatériel qui guide le panache thermique vers les filtres. Deuxièmement, il rabat activement la chaleur et les fumées qui auraient tendance à s’échapper sur les côtés, les forçant à rester dans la zone de captation. Cette technologie permet ainsi d’obtenir une capture très efficace avec un débit d’extraction global plus faible.

Les gains sont significatifs. Selon le type de cuisson et la configuration, l’utilisation d’une hotte à induction peut permettre une réduction du débit d’extraction de 15% à 40% par rapport à une hotte statique standard, pour une efficacité de capture égale ou supérieure. Cette réduction de débit se traduit directement par des économies sur le chauffage ou le refroidissement de l’air de compensation, qui constitue un poste de dépense énergétique majeur. Cependant, ce n’est pas une solution miracle : elle requiert un dimensionnement et un réglage précis des jets d’air, et représente un coût d’investissement initial plus élevé. C’est un calcul de rentabilité à effectuer au cas par cas.

L’erreur de placer la hotte trop haut qui laisse échapper les vapeurs grasses

L’une des erreurs de conception les plus courantes et les plus dommageables est une hauteur de pose excessive de la hotte. Chaque centimètre supplémentaire entre le plan de cuisson et le bas de la hotte augmente la probabilité que le panache thermique se disperse avant d’être capté. En s’élevant, le panache s’élargit et sa vitesse diminue, le rendant plus sensible aux courants d’air parasites de la cuisine. Le laisser parcourir une trop grande distance, c’est lui donner toutes les chances de s’échapper.

D’un point de vue physique, l’impact de la hauteur est critique. Comme mentionné précédemment, la distance ‘z’ est un facteur exponentiel dans le calcul du débit. Une autre façon de le voir est que, selon les principes de la ventilation industrielle, le débit requis varie selon le carré de la distance à la source. Doubler la distance entre la hotte et la source de polluant peut nécessiter de quadrupler le débit pour maintenir la même efficacité de capture. Placer une hotte à 2,10 m au lieu des 2 m recommandés n’est pas une erreur de 5%, mais une décision qui peut exiger une augmentation de 10% à 20% du débit pour compenser.

La hauteur de pose standard se situe entre 1,90 m et 2,10 m du sol fini, ce qui place le bas de la hotte à environ 1 m au-dessus du plan de cuisson. Descendre en dessous de cette valeur peut gêner le personnel, tandis que monter au-dessus compromet gravement l’efficacité. La vitesse de l’air à maintenir dépend aussi directement du type d’appareil de cuisson en dessous.

Problème de voisinage : quand installer un filtre à charbon actif en rejet toiture ?

Dans un environnement urbain dense, la gestion des rejets d’air de cuisine devient un enjeu majeur pour éviter les conflits de voisinage. La solution standard et réglementaire est un rejet en toiture, à une hauteur suffisante pour assurer une bonne dispersion des odeurs et fumées. Cependant, lorsque cette configuration est techniquement impossible ou trop coûteuse (copropriété récalcitrante, bâtiment classé), une alternative consiste à utiliser un caisson de filtration à charbon actif avant un rejet en façade.

Il est crucial de comprendre le rôle du charbon actif : il traite les odeurs (composés organiques volatils), mais pas les graisses ni la vapeur d’eau. Il doit donc impérativement être placé en aval d’une filtration mécanique efficace (filtres chocs ou labyrinthes) au niveau de la hotte. Le charbon actif fonctionne par adsorption : les molécules odorantes se fixent à la surface de ses micropores. Cette capacité n’est pas infinie, ce qui implique un remplacement régulier des filtres pour maintenir leur efficacité. Les fabricants estiment une capacité d’élimination des odeurs de 80% à 85% lorsque le média est neuf.

L’installation d’un tel système est très encadrée. Le rejet d’air doit s’effectuer à l’extérieur dans tous les cas ; le recyclage total dans la cuisine est interdit pour les installations professionnelles. Si le rejet se fait en façade, des règles strictes s’appliquent pour protéger le voisinage et le bâtiment. Notamment, les normes de sécurité incendie imposent l’installation d’un clapet coupe-feu si la sortie d’air se trouve à moins de 8 mètres d’un ouvrant (fenêtre, porte) ou de tout matériau combustible. Cette solution reste un compromis, souvent adopté par contrainte plutôt que par choix, en raison de son coût de maintenance et de ses limitations.

Pourquoi une armoire classe 4 va-t-elle lâcher en plein été dans une cuisine à 40°C ?

La performance du système de ventilation a un impact direct et souvent sous-estimé sur la durabilité de tous les autres équipements de la cuisine, en particulier les appareils frigorifiques. Une hotte sous-dimensionnée entraîne une augmentation de la température ambiante. En plein service, une cuisine mal ventilée peut facilement atteindre et dépasser les 40°C. C’est dans ce contexte que la notion de classe climatique des équipements frigorifiques devient critique.

La classe climatique (ou classe d’ambiance) indique la plage de température ambiante pour laquelle un appareil est conçu pour fonctionner de manière optimale. Une armoire frigorifique de classe 4 est testée pour une ambiance de 30°C et 55% d’humidité relative. Si la température de la cuisine grimpe à 40°C, le condenseur de l’armoire ne parvient plus à évacuer correctement la chaleur. Le compresseur fonctionne en continu, la température interne de l’armoire remonte, les denrées sont en danger, et l’équipement s’use prématurément jusqu’à la panne.

Pour une cuisine professionnelle, le choix d’équipements de classe 5 (ou T, pour « Tropicalisé »), conçus pour fonctionner jusqu’à 40°C et 40% d’humidité, est une nécessité absolue. Investir dans une ventilation performante, c’est donc aussi protéger l’investissement réalisé dans les postes froids. Pour éviter la surchauffe et les pannes en cascade, plusieurs actions sont nécessaires :

• Choisir systématiquement des équipements frigorifiques de classe 5/T.
• Assurer une ventilation ambiante suffisante autour des condenseurs pour permettre l’évacuation de la chaleur.
• Maintenir la température de la cuisine sous la barre des 38°C grâce à une extraction efficace.
• Éloigner les armoires froides des sources de chaleur directe comme les fours et les friteuses.
• Prévoir un espace minimal de 10 cm autour des équipements pour garantir une circulation d’air adéquate.

Moteur dans le flux ou tourelle en toiture : quel choix pour faciliter l’entretien ?

Le choix de l’emplacement du moteur de ventilation est une décision stratégique qui impacte le bruit, la performance, le coût et surtout la maintenance. Deux configurations principales s’opposent : le moteur dans le flux (souvent dans un caisson à l’intérieur ou à proximité de la cuisine) et la tourelle d’extraction en toiture.

Le moteur dans le flux, ou « escargot », est une solution compacte et moins chère à l’achat. Son accessibilité est son principal avantage pour la maintenance : il est généralement à portée de main. Cependant, il présente des inconvénients majeurs. Étant placé directement dans le flux d’air gras et chaud, il s’encrasse très vite, sa durée de vie est réduite et son niveau sonore est élevé, contribuant au bruit ambiant déjà important de la cuisine. Ses performances aérauliques sont souvent limitées par sa taille.

La tourelle en toiture consiste à déporter le ventilateur (généralement centrifuge, plus performant) sur le toit, à la fin du conduit d’extraction. Cette solution est acoustiquement idéale pour la cuisine, puisque la source de bruit est à l’extérieur. Le moteur travaille avec de l’air plus propre (les graisses ayant en partie condensé dans le conduit) et à température ambiante, ce qui prolonge sa durée de vie et optimise sa performance. Le principal inconvénient est le coût initial plus élevé et l’accès pour la maintenance, qui nécessite une intervention en toiture, parfois complexe et soumise aux conditions météorologiques.

Extraction des fumées grasses : la maintenance obligatoire pour être couvert par l’assurance incendie

Au-delà de la performance et du confort, la gestion du système d’extraction des fumées grasses est avant tout un enjeu majeur de sécurité incendie. Les graisses qui s’accumulent dans les filtres, la hotte et les conduits d’extraction sont hautement combustibles. Une simple étincelle ou une flamme soudaine sur un grill peut suffire à enflammer ces dépôts et propager le feu à une vitesse fulgurante dans tout le bâtiment via le réseau de gaines. Ce n’est pas un risque hypothétique : on estime qu’environ 15% des incendies de restaurants en France sont liés à un défaut d’entretien des systèmes d’extraction.

Face à ce risque, la réglementation est stricte et les assurances intransigeantes. L’article GC 18 de la réglementation des Établissements Recevant du Public (ERP) impose un entretien régulier. En cas de sinistre, l’expert mandaté par l’assurance vérifiera en premier lieu le registre de sécurité et les certificats d’entretien. Une maintenance insuffisante ou non prouvée est systématiquement considérée comme une faute grave, pouvant entraîner un refus total de l’indemnisation.

Si vous ne faites pas ces entretiens et qu’il y a un incendie, votre assurance ne paiera rien.

– HR Associés, Guide extraction d’air restaurant

La maintenance obligatoire ne se limite pas à un simple nettoyage. Elle doit suivre un protocole précis et être documentée :

• Nettoyage hebdomadaire des filtres à graisse par le personnel du restaurant.
• Dégraissage approfondi de l’ensemble du système (hotte, conduits, ventilateur) par une entreprise spécialisée, au minimum une fois par an (fréquence à adapter selon l’intensité d’utilisation).
• Tenue rigoureuse d’un registre de sécurité mentionnant la date, l’intervenant et la nature de toutes les opérations de maintenance.
• Conservation précieuse des certificats et attestations fournis par l’organisme agréé après son intervention.

Pour garantir la sécurité, la conformité et la performance de votre installation sur le long terme, l’étape suivante consiste à mettre en place un plan de maintenance rigoureux et à réaliser un audit complet de votre système de ventilation en s’appuyant sur ces principes physiques et réglementaires.
